午夜精品久久久久久毛片,国产精品 无码专区,亚洲综合色视频在线观看,高雅人妻被迫沦为玩物电影bd

本方法適用于測定粗集料洛杉磯磨耗值，以評價集料抗破碎能力。

結(jié)構(gòu)：本機(jī)主要有圓筒、擱鐵、密封蓋、支架、心軸、變速箱、電機(jī)、計(jì)數(shù)器等部件組成。

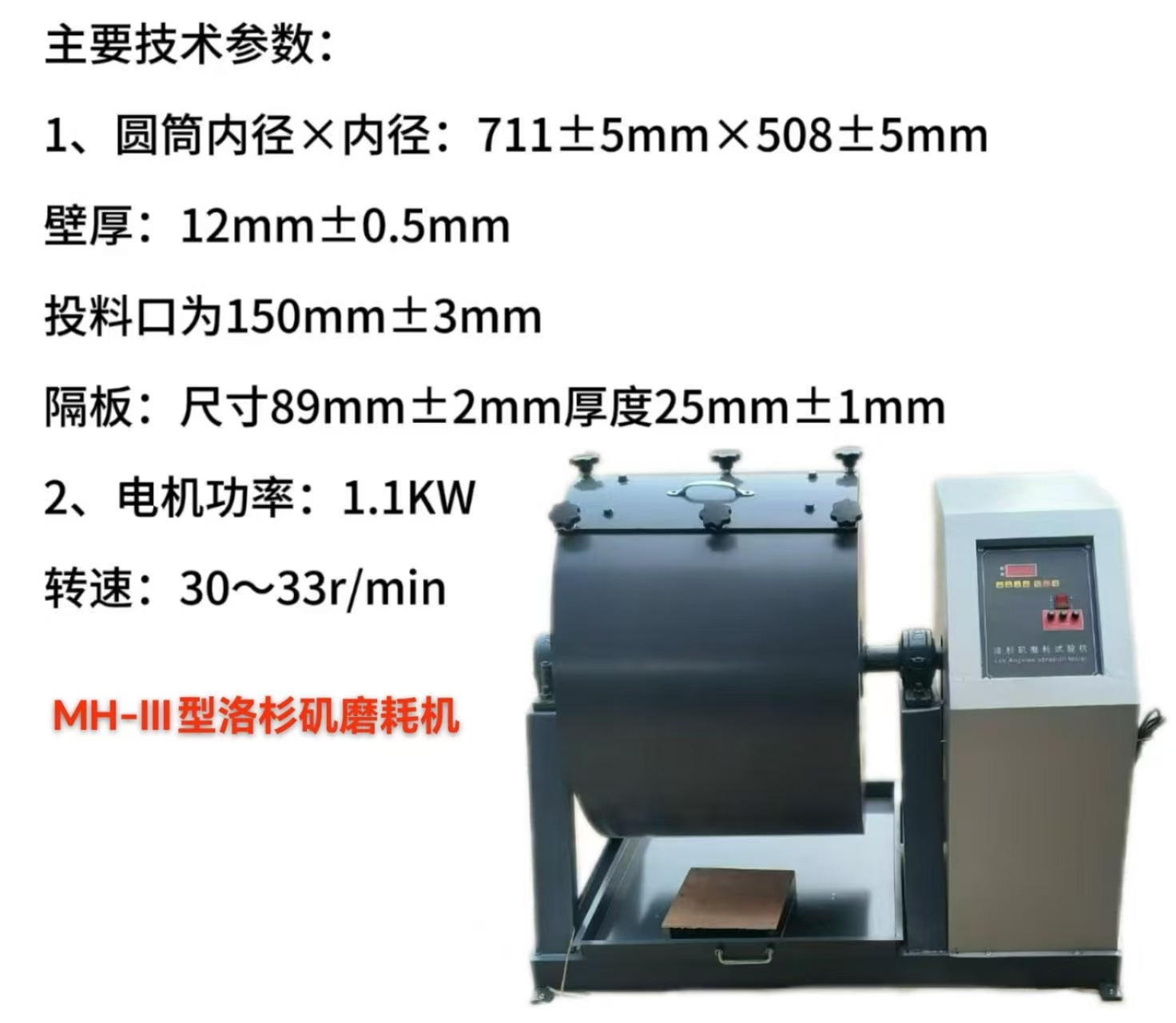

二、主要技術(shù)參數(shù)：

1、圓筒內(nèi)徑×內(nèi)徑：711±5mm×508±5mm

壁厚：12mm±0.5mm

 投料口為150mm±3mm

隔板：（尺寸89mm±2mm厚度25mm±1mm

2、電機(jī)功率：1.1KW 鋼筒的回轉(zhuǎn)速率：（30～33）r/min

3、轉(zhuǎn)數(shù)計(jì)數(shù)器自動記錄（自動顯數(shù)，顯示圓筒旋轉(zhuǎn)次數(shù)）

4、鋼球：Φ45.6mm-Φ47.6mm質(zhì)量為390~445g

三、試驗(yàn)準(zhǔn)備

3.1將樣品縮分得到一組子樣。將子樣寖泡在水中借助金屬絲刷將顆粒表面洗刷干凈，經(jīng)多次漂洗至水目測清澈為止。瀝干，105℃±5℃烘干至表面干燥，烘干時間不要超過4h，然后冷卻至室溫。溫度敏感性再生材料等，可采用40℃±5℃烘干。

3.2  從表T0317-1中根據(jù)

的粒級組成選擇試驗(yàn)篩，將烘干的子樣篩分出不同的粒級。

四、：試驗(yàn)步驟

4.1將圓筒內(nèi)部清理干凈。按表T0317-1要求，選擇規(guī)定數(shù)量及總質(zhì)量的鋼球放入圓筒中。

4.2.按表T0317-1要求，稱量不同粒級顆粒，組成一份試樣。當(dāng)某一粒級顆粒含量較大時，需要縮分至要求質(zhì)量顆粒。稱取試樣總質(zhì)量m1后裝入圓筒中，蓋好試驗(yàn)機(jī)蓋子，緊固密封。

4.3.將計(jì)數(shù)器調(diào)零，按表0317-1要求設(shè)定轉(zhuǎn)動次數(shù)。開動試驗(yàn)機(jī)，以30～33r/min轉(zhuǎn)速轉(zhuǎn)動至要求的次數(shù)。
